一，概述

南京惠煤机电科技有限公司成功研制了一种机械式自动纠偏装置，其工作原理是:即当输送带偏离皮带机理论中心线时,纠偏装置辊子的轴线必须按正确的方向绕旋转中心偏转一定角度，从而在辊子与输送带之间产生一垂直输送带运行方向的横向摩擦力，使输送带回到正确位置。因此，一种纠偏装置其成功与否，只取决于两个关键因素:(1)输送带跑偏时，纠偏装置必须有可靠的动力源，使得辊子沿正确的方向偏转;(2)辊子的偏转动作必须灵活可靠，即纠偏装置必须有一个合理的旋转机构。公司研制的自动纠偏装置投入使用以来，受到了用户的一致肯定，欢迎广大用户垂询!

二，主要结构及工作原理

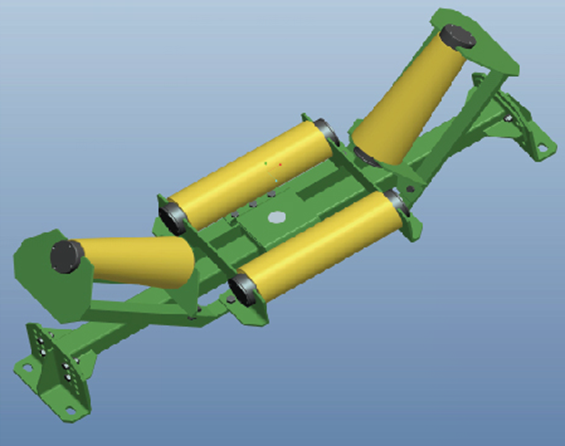

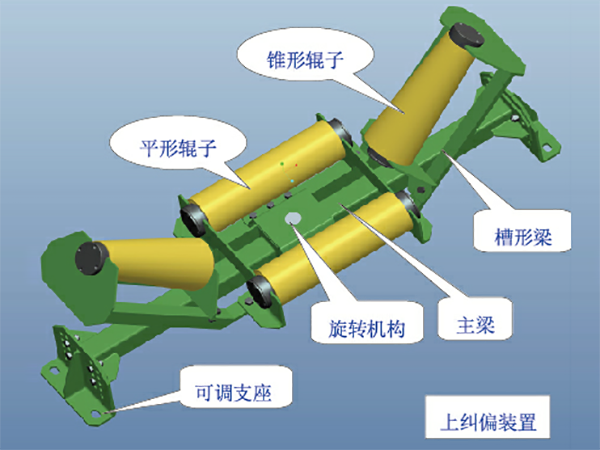

上自动纠偏装置的结构如下图所示:

它主要由主梁、槽形梁、可调支座、旋转机构、锥形辊子和平形辊子等组成。使用时，由于锥形辊子两端的直径不同，旋转时，其表面的线速度沿轴向各不相同，因此与输送带产生一定的摩擦力,当输送带跑偏时,输送带偏向一侧的锥形辊与输送带之间的摩擦力就大于偏离一侧锥形辊与输送带之间的摩擦力，二者之差，产生一个促使槽形梁绕旋转机构中心线旋转的力矩，从而使槽形梁相对主梁摆动，使输送带复位。

三、主要技术特点

△ 适应干燥、潮湿、多坐等各种恶劣工作环境，应用广泛旋转机构设计巧妙，转动非常灵活，只需极小的力即可使辊子A绕旋转中心摆动 :

△ 用锥形辊作为纠偏的动力源，工作可靠且不会磨损输送带的边缘;△ 结构简单;安装方便

△ 工作时没有振动;

 △ 使用方便、免维护;使用寿命长。^纠偏效果明显，真正作到适时纠偏;

△ 双向可逆，适应输送带正、反向运行

四、应用

本产品可广泛用于煤矿、冶金、港口、电力、水泥等行业的带式输送设备,我们也可以根据实际情况，单独设计、制造，满足用户的特殊需要。

五、产品系列

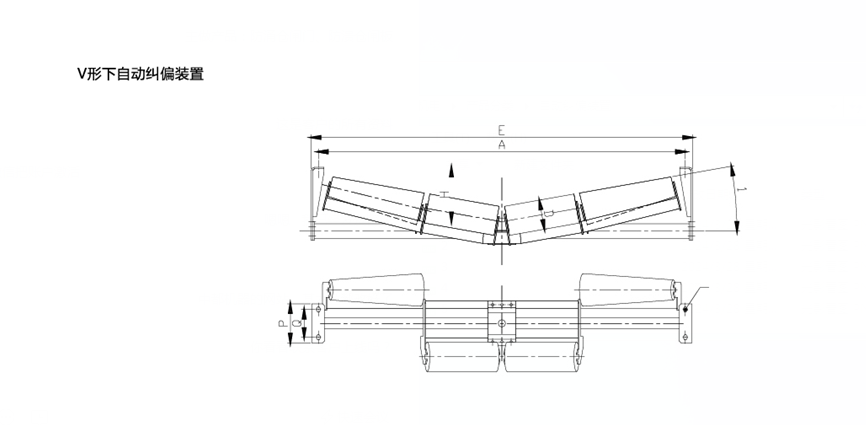

本产品分为普通槽形上自动纠偏装置、普通平形下自动纠偏装置、普通V形下自动纠偏装置、吊挂式上自动纠偏装置、吊挂式下自动纠偏装置等多个系列。

六、安装建议

1、对新设计、安装的皮带机，建议根据现场的地质条件、安装质量等的优劣程度,每间隔20~50组(24~60米)承载托辊组安装一组上自动纠偏装置,每间隔10~20组(30~60米)回程托辊组安装一组下自动纠偏装置，地质条件好、安装质量高，自动纠偏装置的间隔可取大值。

2、对已安装的皮带机，如果出现胶带跑偏情况，可只需在发生跑偏处的前方位置(逆胶带运行方向)视跑偏轻重安装适当数量的自动纠偏装置即可。

3、安装时必须保证所有辊子均与胶带充分地均匀接触。

4、不能在皮带机的凹弧段处安装。

5、应尽量避免淋水。

6、其他事项敬请垂讯。

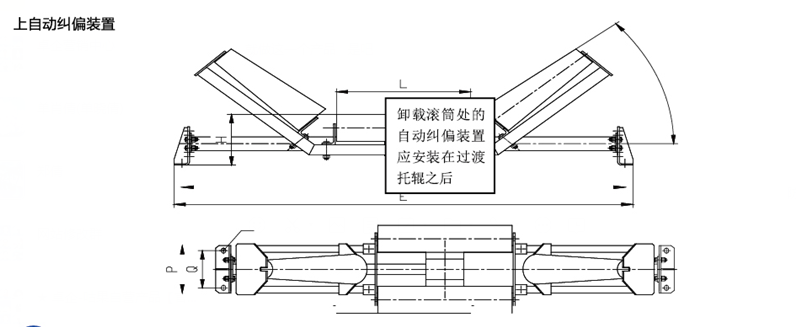

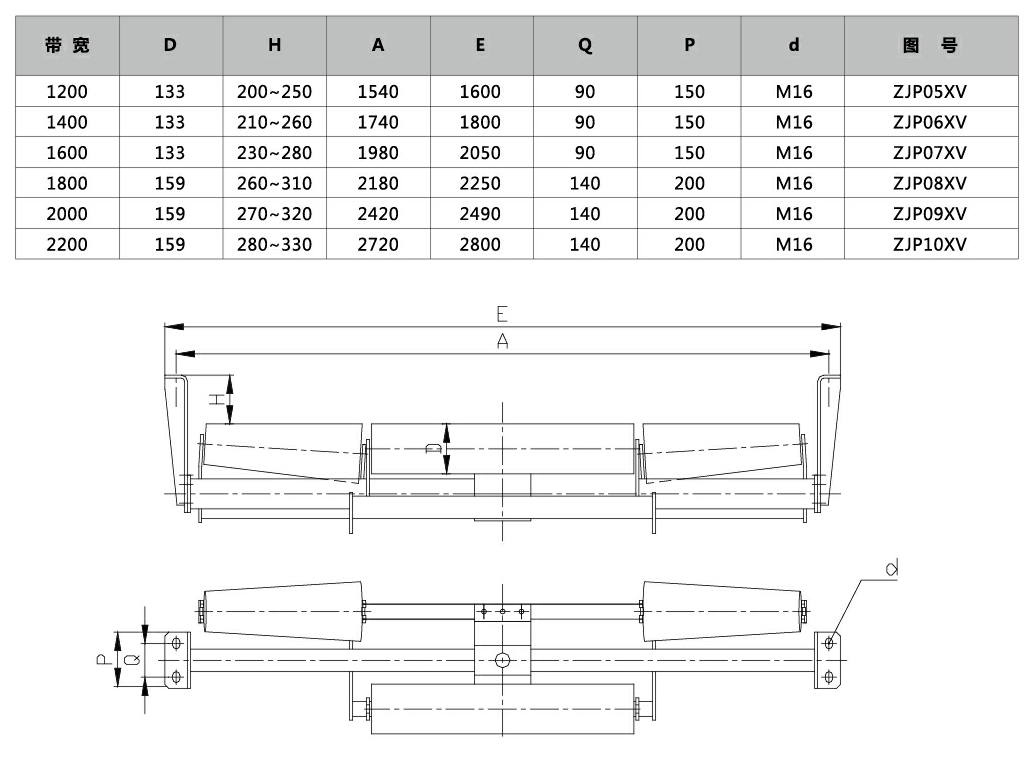

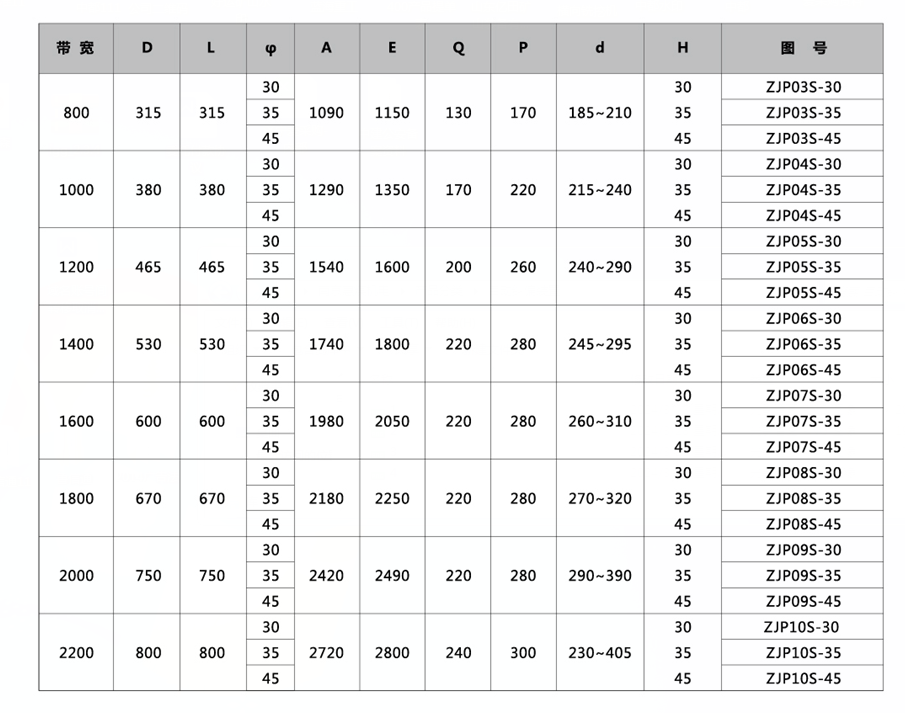

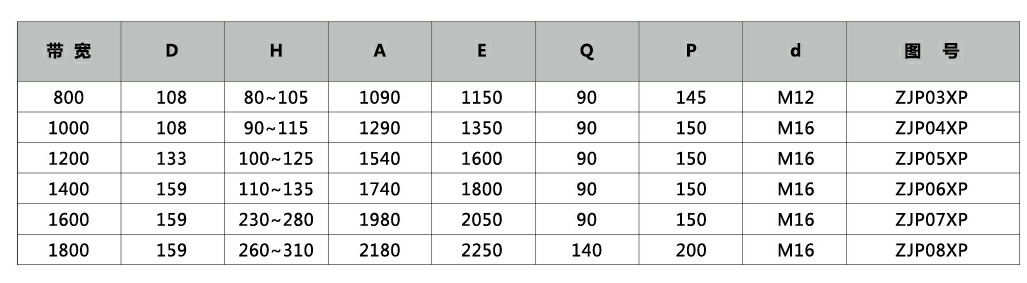

七，安装尺寸
